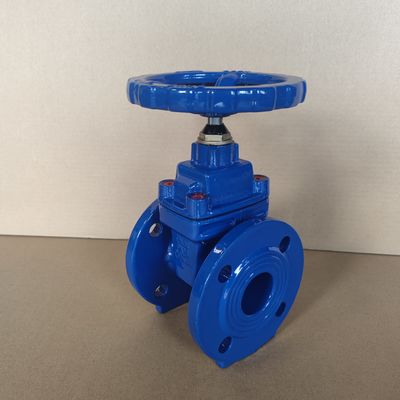

Εγχειρίδιο νερού Pn16 Βαλβίδα πύλης δίσκου από καουτσούκ για χειροκίνητη λειτουργία ελέγχου πίεσης

Εγχειρίδιο PN16 Βαλβίδα διαδίκτυου από καουτσούκ για υδατικά μέσα και ρύθμιση πίεσης
Η βαλβίδα αυτή έχει σχεδιαστεί για ακριβή χειροκίνητη ρύθμιση της πίεσης σε συστήματα με βάση το νερό, διαθέτοντας ένα ανθεκτικό ελαστικό δίσκο για βελτιωμένη σφραγίδα και αντοχή.Κατασκευασμένο σύμφωνα με τα πρότυπα πίεσης PN16, εξασφαλίζει αξιόπιστη απόδοση σε συνθήκες λειτουργίας 16 bar, καθιστώντας το ιδανικό για αστική παροχή νερού, άρδευση, βιομηχανικούς αγωγούς και εφαρμογές HVAC.

Χαρακτηριστικά του προϊόντος

1. Μη τοξική επικάλυψη κατά της διάβρωσης: τόσο η εσωτερική όσο και η εξωτερική επιφάνεια της βαλβίδας είναι μη τοξική ηλεκτροστατική επικάλυψη με επωξική σκόνη, μακρά διάρκεια ζωής κατά της διάβρωσης, μπορεί να χρησιμοποιηθεί απευθείας στο πόσιμο νερό,βιομηχανία τροφίμων και φαρμάκων.

2Υλικό: Το σώμα της βαλβίδας, το καπό, η πύλη και ο τροχός κατασκευάζονται από σίδηρο με κόμβους, με υψηλή αντοχή και αντοχή στη διάβρωση.Το κάθισμα της βαλβίδας και το σώμα σχηματίζονται πλήρως με χύτευση ακριβείας χωρίς οποιαδήποτε μηχανική επεξεργασία.

3Τρία σφραγίσματα με δαχτυλίδι O, πίεση νερού υπό την επίδραση του άξονου αυτοσφραγίσματος, χωρίς προβλήματα ρύθμισης σφραγίσματος συσκευασίας.Το άνω αδιάβροχο δαχτυλίδι εμποδίζει τις εξωτερικές ακαθαρσίες να εισέλθουν στο εσωτερικό της σφραγίδας του άξονα.

4Όταν η βαλβίδα είναι πλήρως ανοιχτή, η πύλη είναι εντελώς ανυψωμένη από το κανάλι ροής και δεν υπάρχει αυλάκιση στο κάτω μέρος του καθίσματος, η οποία δεν είναι εύκολο να συσσωρεύονται διάφορα.Είναι ισοδύναμος με τον ευθεία σωλήνα και έχει τη χαμηλότερη αντίσταση ροής.

Τεχνική προδιαγραφή

1Σχεδιασμός σύμφωνα με τα πρότυπα EN 1171, BS5163, EN 1074-1 και 2.

2. Μετρήσεις πρόσωπο με πρόσωπο σύμφωνα με το BS 5163, DIN3202.

3Υδραυλική δοκιμή σύμφωνα με το πρότυπο EN 12266, IS05208.

4- Τεχνική τρύπανση με φλάντζες σύμφωνα με το πρότυπο EN 1092-2, ISO 7005-2.

Τεχνικές παραμέτρους

Βασικές τεχνικές παραμέτρους

Υλικό των κύριων τμημάτων

Σημείωση: Η παραπάνω λίστα υλικών είναι πολλαπλή και παράλληλη, η πρώτη είναι η βασική διαμόρφωση, εάν έχετε άλλες απαιτήσεις, παρακαλούμε να προσδιορίσετε στην παραγγελία.

Προαιρετικά αξεσουάρ: καπάκι χειροκίνητης κίνησης τροχών, ηλεκτρική συσκευή, πνευματική συσκευή, 2Cr13, 304, 316 βήμα H62, Hpb59-1 δαχτυλίδι ώθησης χαλκού.
