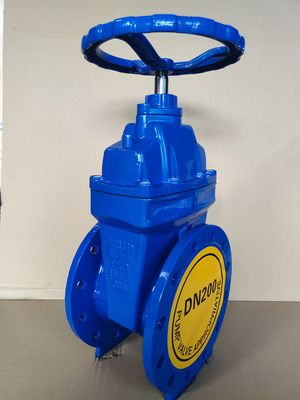

Ενεργοποιημένη με χειροκίνητο τροχό μαλακή σφραγίδα ανθεκτική καθισμένη χυτοσίδηρο φλάντζης βαλβίδα πύλης για το σύστημα νερού

  • Handwheel Operated Soft Seal Resilient Seated Cast Iron Flange Gate Valve for Water system
Place of Origin China
Μάρκα Youwei Fluid
Πιστοποίηση Quality system certificate
Έγγραφο Non Rising Stem Resilient S...al.pdf
Ποσότητα παραγγελίας min 1

Επικοινωνήστε μαζί μου για δωρεάν δείγματα και κουπόνια.

Whatsapp:0086 18588475571

Βυθός: 0086 18588475571

Σκυϊδάκι: sales10@aixton.com

Αν έχετε οποιοδήποτε πρόβλημα, παρέχουμε 24ωρη ηλεκτρονική βοήθεια.

x
Λεπτομέρειες
Features Non-rising stem, resilient seat, full bore design Valve Type Gate Valve
Seat Material Resilient Body Material Cast Iron
Application Water and Wastewater Treatment Drive way Manual, Electric, Pneumatic
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων

Αυτή η βαλβίδα πύλης είναι σχεδιασμένη για συστήματα ύδρευσης.μηχανισμός χειροκίνητου τροχούΓια χειροκίνητο έλεγχο, εξασφαλίζοντας αξιόπιστη λειτουργία τόσο σε σενάρια ρουτίνας όσο και σε σενάρια έκτακτης ανάγκης.ανθεκτικό χυτοσίδηρο (GGG50)με σύνδεση με φλάντζες (προτύπα DIN/EN), εγγυάται ισχυρές επιδόσεις σε αστικές, βιομηχανικές και πυροσβεστικές εφαρμογές νερού.


Χαρακτηριστικά του προϊόντος

1. Μη τοξική επικάλυψη κατά της διάβρωσης: τόσο η εσωτερική όσο και η εξωτερική επιφάνεια της βαλβίδας είναι μη τοξική ηλεκτροστατική επικάλυψη με επωξική σκόνη, μακρά διάρκεια ζωής κατά της διάβρωσης, μπορεί να χρησιμοποιηθεί απευθείας στο πόσιμο νερό,βιομηχανία τροφίμων και φαρμάκων.

2Υλικό: Το σώμα της βαλβίδας, το καπό, η πύλη και ο τροχός κατασκευάζονται από σίδηρο με κόμβους, με υψηλή αντοχή και αντοχή στη διάβρωση.Το κάθισμα της βαλβίδας και το σώμα σχηματίζονται πλήρως με χύτευση ακριβείας χωρίς οποιαδήποτε μηχανική επεξεργασία.

3Τρία σφραγίσματα με δαχτυλίδι O, πίεση νερού υπό την επίδραση του άξονου αυτοσφραγίσματος, χωρίς προβλήματα ρύθμισης σφραγίσματος συσκευασίας.Το άνω αδιάβροχο δαχτυλίδι εμποδίζει τις εξωτερικές ακαθαρσίες να εισέλθουν στο εσωτερικό της σφραγίδας του άξονα.

4Όταν η βαλβίδα είναι πλήρως ανοιχτή, η πύλη είναι εντελώς ανυψωμένη από το κανάλι ροής και δεν υπάρχει αυλάκιση στο κάτω μέρος του καθίσματος, η οποία δεν είναι εύκολο να συσσωρεύονται διάφορα.Είναι ισοδύναμος με τον ευθεία σωλήνα και έχει τη χαμηλότερη αντίσταση ροής.


Τεχνική προδιαγραφή

1Σχεδιασμός σύμφωνα με τα πρότυπα EN 1171, BS5163, EN 1074-1 και 2.

2. Μετρήσεις πρόσωπο με πρόσωπο σύμφωνα με το BS 5163, DIN3202.

3Υδραυλική δοκιμή σύμφωνα με το πρότυπο EN 12266, IS05208.

4- Τεχνική τρύπανση με φλάντζες σύμφωνα με το πρότυπο EN 1092-2, ISO 7005-2.


Τεχνικές παραμέτρους

Βασικές τεχνικές παραμέτρους

Πίεση δοκιμής

Διάταξη PN10: 1,5MPa
Πυρηνικό οξύ:
PN25 Σκουπί: 3,75MPa

 Σφραγίδα: 1.1MPa
Σφραγίδα: 1,76MPa
Σφραγίδα: 2,75MPa
Πρότυπο εκτέλεσης

DIN 1171
Δρόμος κίνησης

Χειροκίνητο, Ηλεκτρικό, Πνευματικό
Εφαρμόσιμη θερμοκρασία

0°C~80°C
Τέλος σύνδεσης

Φλέγγι: BS EN1092-2
Επεξεργασία επιφάνειας

Επιχρισμός σε σκόνη ηποξυλίου, 150-50Oum, σύμφωνα με το πρότυπο AWWA C550.
Πεδίο εφαρμογής

Πιεστικό νερό, παροχή νερού και αποχέτευση, επεξεργασία λυμάτων, άρδευση, κλιματισμός, σωλήνες πυρκαγιάς κλπ.

Υλικό των κύριων τμημάτων

- Όχι, όχι. Συστατικό Υλικό

01

Σώμα

Ελαστικός σίδηρος GGG50

02

Πλαστική σφήνα

Ελαστικός σίδηρος GGG50/EPDM

03

Στρίχη

Ατσάλι από ανοξείδωτο χάλυβα Cr13, 304, 316

04

Στροφή κεφαλής πρίζας

Χάλυβα από χαλύβδινο

05

Κεφάλαιο

Ελαστικός σίδηρος GGG50
06

0-Καλώνας

ΝΒΡ ή EPDM
07

Αγγείο

Ελαστικός σίδηρος GGG50
08

Χειροκίνητο τροχό

Ελαστικός σίδηρος GGG50
09

Εξαγωνική βίδα

Χάλυβα από χαλύβδινο
10

Πλατεία συμπίεση

Χάλυβα από χαλύβδινο
11

Δαχτυλίδι σκόνης

ΝΒΡ ή EPDM
12

Εξαγωνική βίδα

Χάλυβα από χαλύβδινο
13

Πλατεία συμπίεση

Χάλυβα από χαλύβδινο
14

Ο-Ring

ΝΒΡ ή EPDM
15

Δαχτυλίδι ώθησης

Μεταλλικό υλικό H62 ή Hpb59-1
16

Συσκευή κάλυψης

EPDM
17

Αμυγδάλιο δίσκου

Χάλκινο ZQSn5-5-5

Σημείωση: Η παραπάνω λίστα υλικών είναι πολλαπλή και παράλληλη, η πρώτη είναι η βασική διαμόρφωση, εάν έχετε άλλες απαιτήσεις, παρακαλούμε να προσδιορίσετε στην παραγγελία.

Προαιρετικά αξεσουάρ: καπάκι χειροκίνητης κίνησης τροχών, ηλεκτρική συσκευή, πνευματική συσκευή, 2Cr13, 304, 316 βήμα H62, Hpb59-1 δαχτυλίδι ώθησης χαλκού.
